Wi-Care
벨기에의 I-Care에서 개발된 Wi-Care는 무선센서(진동, 온도)를 이용한 고정 rpm을 가지는 회전기계의 상태를 모니터링하는 예지보전 시스템입니다. 유틸리티 설비들인 펌프, 모터, 기어박스, 휀, 감속기, 롤러, 베어링(볼베어링) 등 회전기계의 진동과 온도를 모니터링하고, 정속설비에 적용가능하며, 웹기반(cloud service)으로 데이터를 확인합니다.

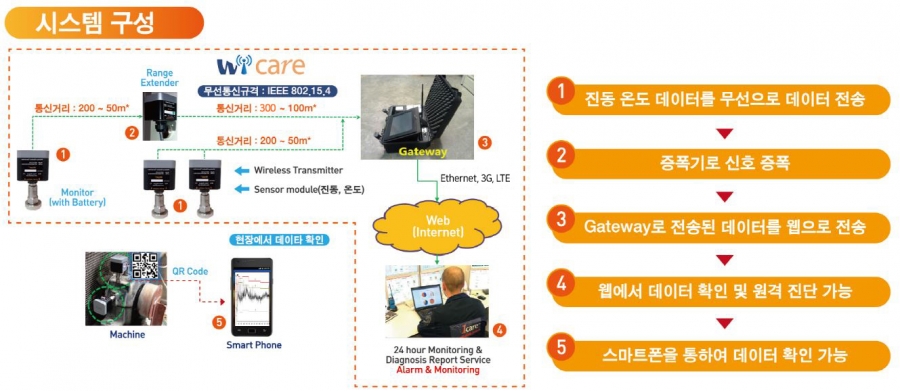

Wi-Care 시스템구성
Wi-Care는 monitor(무선), range extender(유선), gateway(유선), 그리고 webportal로 구성이 되어 있습니다. monitor는 transmitter와 sensor(진동, 온도)로 구성이 되어있습니다. monitor에서 gateway는 무선통신규약 IEEE802.15.4를 통해서 통신을 하고, gateway에서 webportal의 연결은 ethernet, 3G, LTE를 통해서 통신을 하게 됩니다.

간편한 설치 및 Plug&play
Wi-Care 모니터는 무선으로 트랜스미터와 센서(진동, 온도)로 구성이 되어 있습니다. 기본적으로는 강자성 홀더로 제공이 되기 때문에 간편한 설치 및 Plug&Play가 특징입니다. 하지만, Wi-Care 모니터는 설치대상 및 고객의 요구에 따라서, 자석홀더, M6탭홀, 그리고 센서와 트랜스미터의 분리(밀페된공간) 형태로 유연하게 제공이 됩니다.



I-See web portal
Cloud service 기반의 I-See web portal은 아이디와 패스워드만 있으면 간단하게 시작할 수 있는 웹기반의 종합 데이터 분석 시스템입니다. 기본적으로 속도, 가속도, 온도에 대한 트랜드를 제공하고, waveform, 속도, 가속도에 대한 스펙트럼값을 제공합니다. 부가적으로 알람설정, 결함상태관리, peak-value, 그리고 사용자 맞춤형 dashboard를 이용한 KPI를 관리할 수 있습니다.
I-DNA

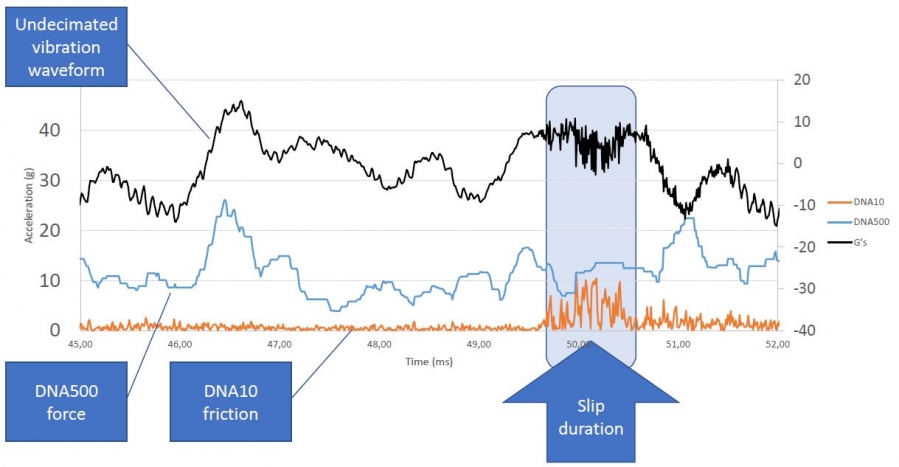

I-DNA는 Intelligent Decimation Numerical Algorithm을 의미하는 것으로, 저속기계의 longtime waveform을 분석하거나 sonic과 ultrasonic stress waveform에 의한 Peak value기능을 사용할 수 있습니다. I-DNA는 저속기계를 측정하고 분석하기 위해서 rpm에 따라서 최소 진단하기 위한 시간을 길게 설정하였습니다. 그리고 sonic과 ultrasonic stress waveform을 분석하기 위하여 DNA500과 DNA12를 이용하게 됩니다. DNA500는 500㎲ waveform segment에서 최대 peak to peak 가속도를 말합니다. 이 주파수대역에서는 압축, 충격, 그리고 미끄럼 접촉을 포함한 힘전달을 측정하게 됩니다. DNA12는 500㎲ waveform segment내에서 최대 12㎲ peak to peak 가속도를 말합니다. DNA12는 80kHz samplig rate 데이터가 이용이 됩니다. 이 주파수대역에서는 슬립과 난류같은 마찰이 측정이 됩니다.

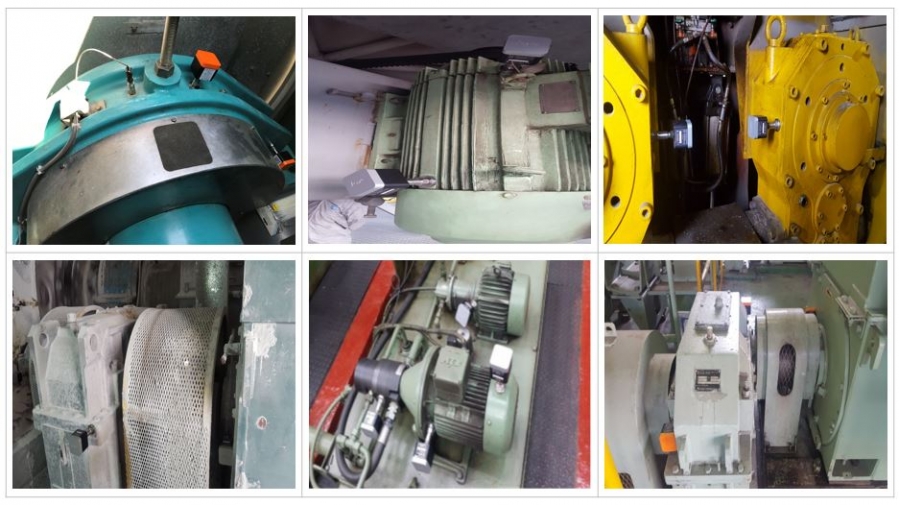

Wi-Care 적용사례
Wi-Care는 무선센서(진동, 온도)를 이용한 고정 rpm을 가지는 회전기계의 유틸리티 설비들인 펌프, 모터, 기어박스, 휀, 감속기, 롤러, 베어링(볼베어링) 등에 적용할 수 있는데, 산업군으로 풍력터빈, 석유화학, 제지, 시멘트, 제약, 식품(주류, 음료 포함), 타이어, 중공업, 발전소등에 적용할 수 있습니다.
